圆形压头PFVL 141C

更新:2013-11-20 10:37:46      点击:
  • 品牌:   ABB
  • 型号:   PFVL 141C
产品介绍

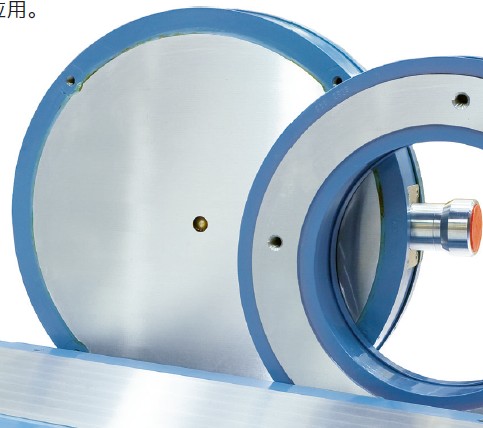

圆形压头PFVL 141C

圆形压头是由一个方形芯体加工而成。热套式不锈钢环可为压头线圈和内部元件提供保护。芯体的直径为30mm的倍数,提供了23种不同的标准尺寸,适用于1.6 – 60 MN的轧制力测量。

PFVL 141C

ABB具有多年的在各种类型的轧机中安装压头的
经验。为了取得最好的测量结果,在安装压头的过程中必须遵守一些基本的规则:
- 全部轧制力必须传递给压头。
- 轧制力必须尽可能在接近力源(辊缝)的位置测量。
- 压头必须被适当的保护,尽可能避免受到大的弯曲以及横向力和扭力。
目前我们可提供三种类型的压头产品:
1. 安装在轧机压下螺丝之下的压头

PFVL 141C安装1
2. 安装在下方支承辊轴承之下的压头

PFVL 141C安装2
3. 安装在轧机螺母和轧机机架之间的压头

PFVL 141C安装3



PFVL 141C圆形压头技术参数:


圆形张力压头 测量范围 1.6 - 60 MN
型号: PFVL 141C
额定荷载 (MN) 1.6, 2.5, 3.1, 4.0, 5.0, 6.3, 8.0, 10, 12.5, 14, 16, 18, 20, 22, 25, 28, 31, 35, 40, 45, 50, 51.5, 60
精度等级 (% of Fnom) ± 0.5
线性偏差 (% of Fnom) ≤± 0.5
磁滞率 (% of Fnom) ≤ 0.2
重复性误差 (% of Fnom) ≤ ± 0.1
压缩率 (mm at Fnom) 0.05
校准误差 0.1 %
补偿误差 min. error +20 - +80°C
零点漂移 ≤ ± 0.01%/°C
敏感度漂移 ≤ ± 0.01%/°C
工作温度 -10 - +90°C
最大允许临时温度. +110°C
存储温度 -40 - +90°C


圆形压头PFVL 141C尺寸图

圆形压头PFVL 141C尺寸图

根据如下说明选择:
- 确定压头需要承受的载荷,然后从标准范围中选
择适合的压头。
订货时,请指出:
- 型号名称
- 额定载荷
例如
每个压头需承受的载荷为20 MN。选择20 MN
压头,尺寸OD=560 mm,ID=510 mm
PFVL 141C,20 MN
