ARPEX膜片联轴器ARC-8/10系列

更新:2013-11-18 11:28:50      点击:
  • 品牌:   FLENDER
  • 型号:   ARC-8/10
产品介绍
30 多年来,FLENDER生产的ARPEX 膜片联轴器已在所有工程领域内得到应用,使用这种联轴器,可在轴未对准的情况下可靠传输转矩,无需进行维
护。这些联轴器结构紧凑,设计坚固,可确保较长使用寿命和较高运行可靠性。

FLENDER ARPEX应用实例
ARPEX 通过了众多船级社认证,适合在造船业中使用。
其它应用实例包括:

压缩机
通风机
造纸机传动装置
特殊设计:
风力涡轮机
高速发电机

产品优点
免维护,耐磨损
可补偿角度、径向和轴向轴未对准
具有扭转刚性,没有圆周间隙
使用温度 -40 °C 至 +280 °C
恢复力较低
与旋转方向无关(可进行可逆操作)
近于无振动的运行(甚至在最高允许转速下)

可在具有潜在爆炸危险的环境中使用;符合 94/9/EC (ATEX 95)

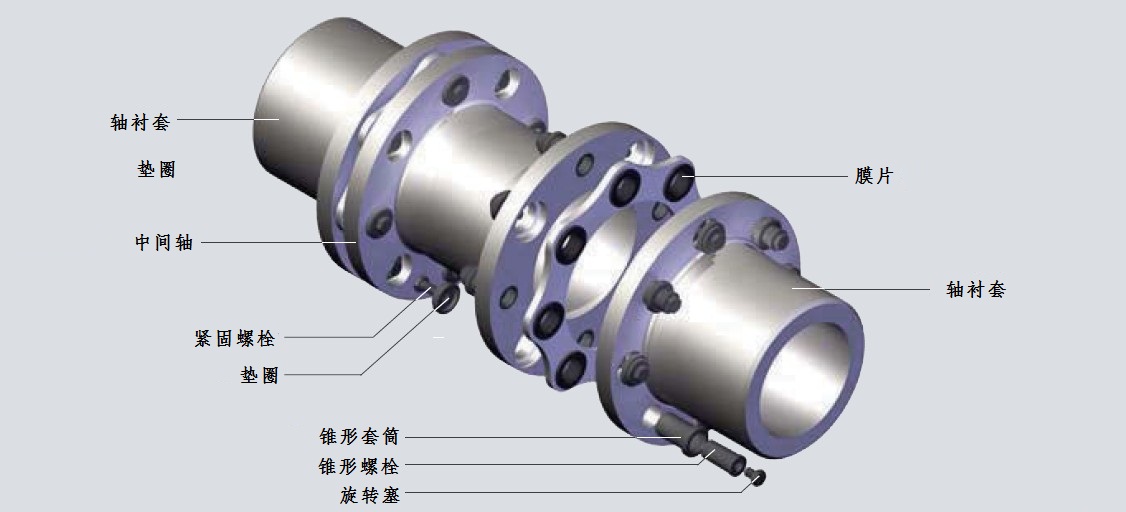

ARPEX ARC-8/10膜片联轴器构造图

ARPEX ARC-8构造

ARPEX ARC-8/10膜片联轴器构造分类

NEN
NHN
BUB
MFEFM
MFHFM

ARPEX ARC-8/10膜片联轴器尺寸

Size Permitted angular misalignment
Kw
0.0° 0.1° 0.2° 0.3° 0.4°
Permitted axial misalignment
Ka in mm
225-8 1.94 1.46 0.97 0.48 0.00
255-8 2.32 1.74 1.16 0.58 0.00
270-8 2.40 1.80 1.20 0.60 0.00
295-8 2.62 1.96 1.31 0.66 0.00
325-8 2.60 1.95 1.30 0.65 0.00
355-8 2.88 2.16 1.44 0.72 0.00
385-8 3.12 2.34 1.56 0.78 0.00
420-8 3.46 2.59 1.73 0.86 0.00
455-8 4.02 3.01 2.01 1.00 0.00
505-8 4.28 3.21 2.14 1.07 0.00
545-8 4.48 3.36 2.24 1.12 0.00
595-8 4.86 3.65 2.43 1.22 0.00
630-8 4.98 3.32 1.66 0.00
700-8 5.78 3.85 1.93 0.00
630-10 3.04 1.52 0.00
700-10 3.60 1.80 0.00
760-10 3.70 1.85 0.00
860-10 4.82 2.41 0.00
950-10 5.40 2.70 0.00
1035-10 5.78 2.89 0.00

ARPEX膜片联轴器ARC-8/10图纸

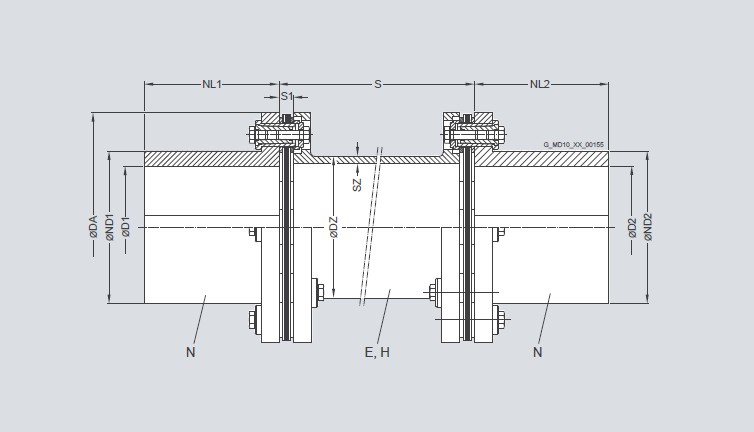

NEN,NHN

ARPEX ARC-8 NEN,NHN

BUB

ARPEX ARC-8 BUB

MFEFM,MFHFM

ARPEX ARC-8MFEFM,MFHFM
