FLENDER公司生产的ZAPEX 齿形联轴器尤其适合在恶劣工况下使用，例如，在冶金行业或水泥行业中使用。

ZAPEX 联轴器还具有承载能力高、设计紧凑等突出特点。

ZAPEX ZI系列齿式联轴器结构类型：

ZIN           标准结构
ZIZS          带接头
ZIW           带中间轴
ZIBT          带偏向制动盘
ZIBG         带垂直制动盘
ZINA         带轴向反应限制器
ZIZA          带接头及轴向反应限制器
ZINV         垂直型
ZIN           轴向位移
ZIZI           带电气绝缘


ZAPEX齿形联轴器ZI系列尺寸及技术参数

尺寸 额定扭矩  最大扭矩  过载扭矩 疲劳扭矩 抗扭刚度 允许倾斜

单位    Nm        Nm        Nm        Nm          Nm       mm
1        850      1700       3400        340          500         1
1.5     1700     3400       6800        680         1400        1
2        3350    6700      13400       1340        2500        1
2.5      6000   12000      24000      2400        5800        1
3       10000   20000      40000      4000        9200       1
3.5     16000  32000      64000      6400        16600      1
4       23600   47200     94400      9440        27300      1
4.5    33500   67000     134000     13400      41500      1.5
5       47500   95000     190000    19000       61000     1.5
5.5    67000   134000    268000    26800       79000     1.5
6       90000   180000   360000     36000      99000     1.5
7       125000  250000   500000    50000      156000    1.5

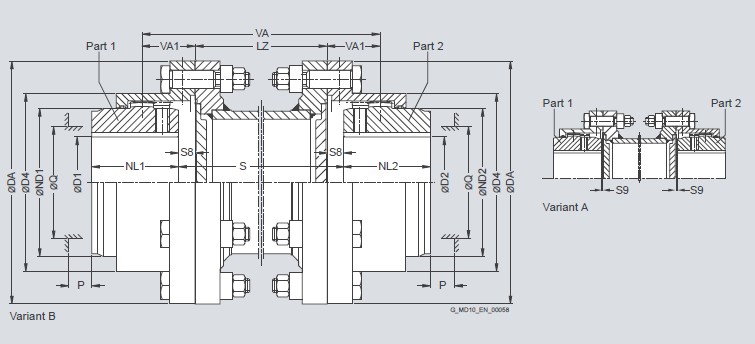

ZAPEX齿形联轴器ZI系列ZIN结构图纸

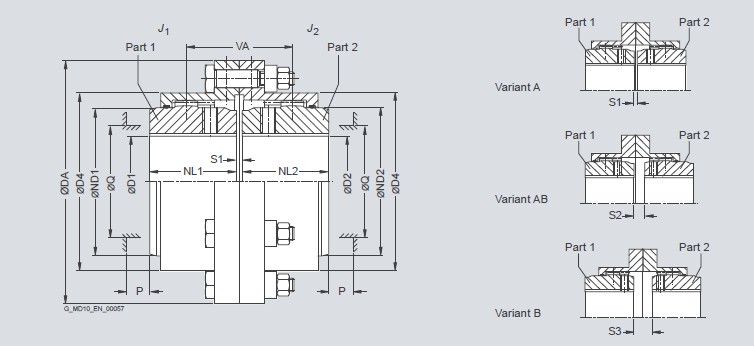

ZAPEX齿形联轴器ZI系列ZIN结构图纸
