产品介绍

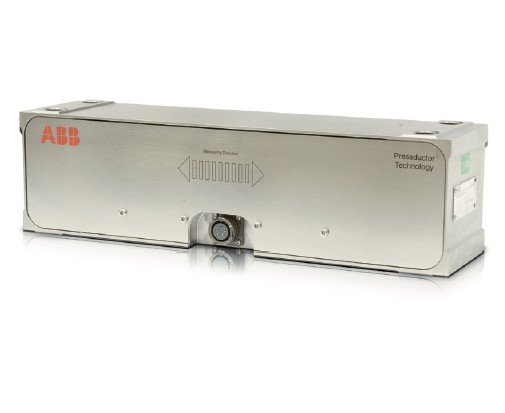

瑞典ABB传感器 横向压头PFTL201系列介绍:
代表型号:PFTL201C PFTL201CE PFTL201D PFTL201DE
横向枕式压头主要用于处理线上的测量,例如退火、酸洗和镀锌线。
横向分力很适合测量带材张力。压头只测量带材张力,不包括辊重。测量结果可达到最高的精确度。
实心不锈钢的设计具有卓越的灵敏度、精确度和坚固性,以及很高的弹性系数。
- PFTL 201C/D ,装有用于连接电缆的Cannon连接器,非常适用于处理线。
- PFTL 201CE/DE,适用于轧机环境,配有带护套的固定连接电缆。
PFTL 201C/CE
数据 |
![]() |
![]() |
![]() |
![]() |
额定载荷 |
![]() |
![]() |
![]() |
![]() |
(rated capacity) |
kN
|
10.0
|
20.0
|
50.0
|
![]() |
Lbs.
|
2250
|
4500
|
11250
|
扩展载荷 |
kN
|
15.0
|
30.0
|
75.0
|
![]() |
Lbs.
|
3375
|
6750
|
16875
|
![]() |
![]() |
![]() |
![]() |
![]() |
允许载荷 |
![]() |
![]() |
![]() |
![]() |
横向 |
kN
|
100.0
|
200.0
|
250.0
|
(horizontal) h=300 mm |
Lbs.
|
22500
|
4500
|
56250
|
![]() |
![]() |
![]() |
![]() |
![]() |
过载能力 |
![]() |
![]() |
![]() |
![]() |
测量方向 |
![]() |
![]() |
![]() |
![]() |
(vertical) |
kN
|
100.0
|
200.0
|
500.0
|
![]() |
Lbs.
|
22500
|
45000
|
112500
|
横向 |
![]() |
![]() |
![]() |
![]() |
(horizontal) h=300 mm |
kN
|
100.0
|
200.0
|
250.0
|
![]() |
Lbs.
|
22500
|
45000
|
56250
|
![]() |
![]() |
![]() |
![]() |
![]() |
额定载荷下形变 |
mm
|
0.010
|
0.020
|
0.050
|
![]() |
1/1000 inch
|
0.4
|
0.8
|
2.0
|
弹性系数 |
kN/mm
|
1000
|
1000
|
1000
|
![]() |
1000 Lbs./inch
|
5720
|
5720
|
5720
|
PFTL 201D/DE
数据
|
![]() |
![]() |
![]() |
额定载荷 |
![]() |
![]() |
![]() |
(rated capacity) |
kN
|
50.0
|
100.0
|
![]() |
Lbs.
|
11250
|
22500
|
扩展载荷 |
kN
|
75.0
|
150.0
|
![]() |
Lbs.
|
16875
|
33750
|
![]() |
![]() |
![]() |
![]() |
允许载荷 |
![]() |
![]() |
![]() |
横向 |
kN
|
500.0
|
500.0
|
(horizontal) h=300 mm |
Lbs.
|
112500
|
112500
|
![]() |
![]() |
![]() |
![]() |
过载能力 |
![]() |
![]() |
![]() |
测量方向 |
![]() |
![]() |
![]() |
(vertical) |
kN
|
500.0
|
1000.0
|
![]() |
Lbs.
|
112500
|
225000
|
横向 |
![]() |
![]() |
![]() |
(horizontal) h=300 mm |
kN
|
500.0
|
500.0
|
![]() |
Lbs.
|
112500
|
112500
|
![]() |
![]() |
![]() |
![]() |
额定载荷下形变 |
mm
|
0.025
|
0.050
|
![]() |
1/1000 inch
|
1.0
|
2.0
|
弹性系数 |
kN/mm
|
2000
|
2000
|
![]() |
1000 Lbs./inch
|
11440
|
11440
|

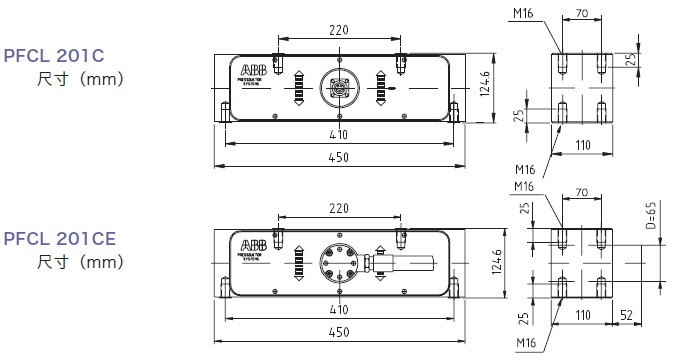

瑞典ABB 横向压头PFTL201系列尺寸图:
