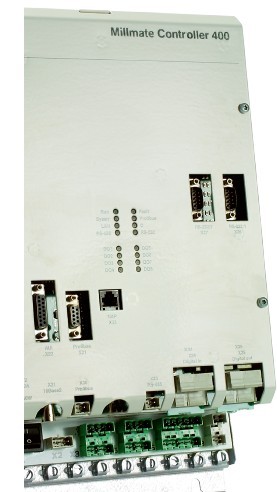

Millmate 400控制单元PFVA 401为压头提供电源，处理来自压头的信
号，以及将结果传输至其他系统，可通过数字量输入/
输出端、模拟量输入/输出端、TCP/IP、RS-232接
口进行通信，还可通过高速现场总线进行传输。
该控制器可使用Millmate 400操作单元进行手
动操作，也可通过串行接口或数字/模拟量输入端口接
收外部装置数据。设置和调试可轻松通过分步菜单完
成。
测量值可以在操作单元上显示、可以与模拟输出
端连接或者通过串行接口传输至外部显示器，或者传
输至其他外部装置。
功能
Millmate 400控制器可提供多种功能，同时非常
易于使用。
该控制单元适用于多种机械装置。用户只需根据
分步菜单操作，即可设置控制单元并进行正确的轧制
力测量。
一些内置功能：
- 预定的标准测量模式
- 内置的压头表
- 1 – 2000 ms的滤波时间
- 易于配置的模拟/数字量输入/输出端口
- 阈值判断
- 单位选择（N、kN、MN、kp、t、lb、T）
- 自诊断测试系统（包括传感器测试）

- 仿真功能，可轻松检查系统集成

PFVA 401数据
外部连接
- 传输至压头的励磁电流
- 接收压头信号的2个或4个模拟量输入端口
- 4个模拟量输出端口（电压或电流）
- 用于接收控制信号的8个数字量输入端
- 8个数字量输出端
- 给外围设备提供的+24 V电源（最大0.5 A）
- 以太网连接至：
- 其他Millmate控制单元和操作单元
- 其他采用VIP协议的控制系统
- 2个RS-232串行接口，与外部显示器、控制系统等连接
- 高速现场总线（选项）
如果4个压头与同一个的控制单元连接，每个压头的额定载荷最大为10 MN。需要不同类型励磁电源的压头不能混用在同一控制单元中。模拟/数字量输入和输出端口均经过电气分组隔离。供应商互联网协议（VIP)其他控制系统可以通过TCP/IP通信发送控制数
据和监控测量数据。以太网连接与供应商互联网协议（VIP）被用于通信。该协议采用可配置的预定义数据报文， Millmate 400控制器作为服务器。发送程序为循环发送，接收程序取决于输入信号。
PROFIBUS 选项
该控制单元可选配PROFIBUS通讯功能 —— 一种关于制造和流程控制自动化的、与供应商无关的开放式通信标准。Millmate 400控制器中的Profibus 接口每0.3毫秒进行一次测量数据更新。

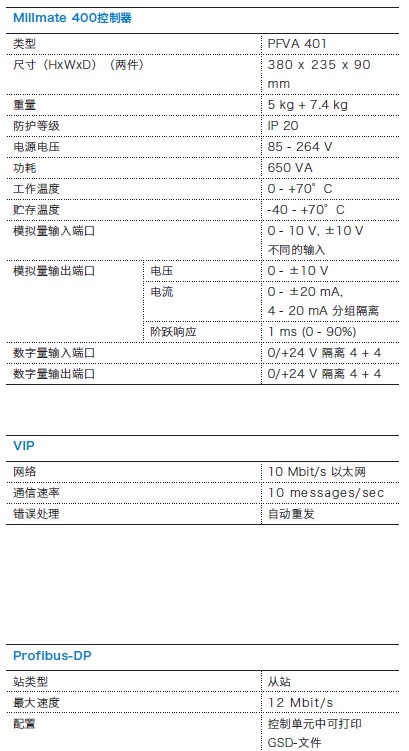

Millmate 400控制器PFVA 401技术参数：
